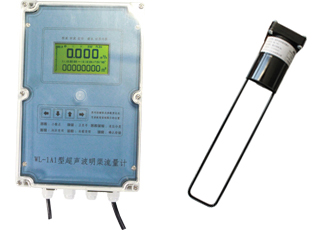

WTL-A1仪表直接测量的物理量是液位。用于明渠测流量时,在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位,再按相应量水堰槽的水位-流量关系反算出流量
应用领域: 主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量 |
• 内置多种算法,适合各种标准量水堰。 • 坚固、稳定的传感器适用恶劣工业场合。 • 融合丰富现场经验的先进算法能够有效克服泡沫、喘动等现场干扰。 • 超声波换能器采用进口压电陶瓷材料,声学匹配技术,提高发射效率。 • 换能器内置温度传感器,实现测量值的实时自动温度补偿。 • 盲区也可人工设置,屏蔽探头附近干扰信号。 • 高亮度图形液晶可同时用数字和图形显示测量结果。 • 中文菜单,简便的按键操作。 • 4~20mA隔离电流输出,可选现场总线接口。 • 控制继电器输出,报警继电器输出。
量 程: 10L/s~10m3/s(由配用量水堰槽的规格决定)。 累 积 流 量: 8 位十进制数,累满8 位后自动回零,重计。 液 位 范 围: 0.4~2m。 盲 区: 0.4m 分 辨 率: 0.001m。 精 确 度: 5%(1~3% 配用量水堰槽的不确定,再附加上1~2% 的仪表测量误差)。 重 复 性: 0.1%。 温 度 补 偿:自动温度补偿。 显 示: LCD 液晶显示日期、时间、测量值、历史记录等。 模 拟 输 出: 隔离4~20mA,最大负载500Ω。 输出内容、流量、液位可选。 继电器输出: 单刀双掷,每累计设定的m3 闭合一 次, 液位报警、液位上限、液位下限可选。 继电器容量: AC250V 1A;DC30V 1A。 数 字 接 口: RS0232 或RS-485。 现 场 设 置: 通过变送器按键完成。

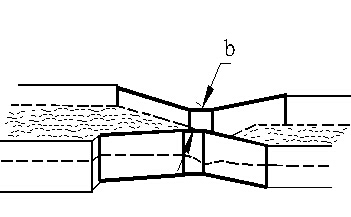

巴歇尔槽知道了喉道宽度b,就可以 用相应的公式算出水位-流量对应关系 直角三角堰有相应的公式。但是还与按装 的渠道尺寸有关。确定水位-流量关系时, 三角堰与渠道宽B、开口角度、上游堰坎 高度p有关。 矩形堰也有相应的公式。但是还与 按装的渠道尺寸有关。确定水位-流 量关时,矩形堰与渠道宽B、开口宽 b、上游堰坎高度p有关。
附件图示
型号及说明
备注
型号;WTL-T1
巴歇尔槽
三角堰
矩形堰
1. 安装仪表
流量计的仪表显示部分应安装在室内。室内要通风良好,无腐蚀性气体。仪表为壁挂安装。
2. 安装探头

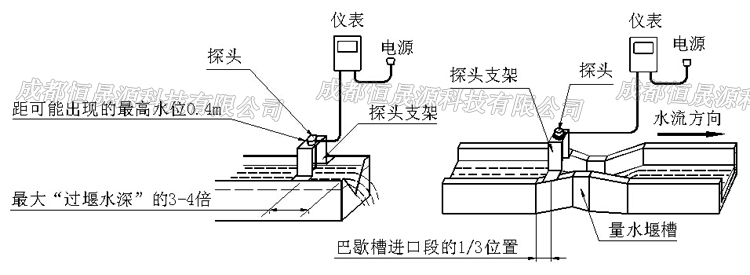

超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上,通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置(图十五的La);三角堰、矩形堰在上游一侧,距堰板3~4倍最大过堰水深处。
