火力发电厂水处理过程监控
工艺流程简述：
火力发电厂水处理过程是复杂而且精密的过程，大致分为以下几部分。即为预处理系统、RO脱盐系统、混床精处理系统等。预处理系统包括原水泵、多介质过滤器及过滤器反洗设备等，用于去除水中的悬浮物、胶体等，为后续的脱盐处理提供条件：RO脱盐系统包括5um过滤器、RO膜组、RO清洗系统和中间水池等，脱除水中98%的盐份，是装置的核心系统；精处理系统主要有混床、再生系统、中和池组成，作为精处理系统它的主要作用是保障出水水质指标。
1. 系统主工艺流程：
原水→（原水池）→原水泵→絮凝剂加药装置→管道混合器→多介质过滤器→阻垢剂加药装置→保安过滤器→高压泵→反渗透装置→（中间水池）→中间水泵→混床→（除盐水池）→除盐水泵→自动加氨装置→主厂房。在此工艺过程当中，水质实时监控尤为关键，成都恒晟源科技生产的高精度pH计、在线酸碱盐浓度计、在线电导率仪能够实现自动加药，实时测量，实时传输等系统功能。
2. 系统辅助流程：
2.1过滤器反洗系统：
由反洗水箱、反洗水泵和罗茨风机构成。用于定时去除多介质过滤器截留的污物。反洗水水源采用RO装置产生的浓水或原水。罗茨风机目的是增强反洗效果，采用空气擦洗时，气体在水中分散成微小气泡，带动滤料互相摩擦，同时借助水的作用，则能够将泥球打散并使粘附于滤料表面的杂质剥落下来，然后用反洗水冲走，从而提高反洗效果。
2.2 RO清洗系统
主要设备有5um过滤器、清洗水箱、清洗水泵等。随着系统运行时间的增加，进入RO膜组的微量难溶盐、微生物、有机和无机杂质颗粒会污堵RO膜表面，发生RO膜组的产水量下降、脱盐率下降等情况。为此需要利用RO清洗系统，在必要时对RO装置进行化学清洗。
2.3阻垢剂投加系统：
主要有阻垢剂计量箱和阻垢剂计量泵组成。为了防止溶解在水中的不易溶解的盐类在反渗透浓水侧的浓度超过溶度积产生沉淀，在5um过滤器前投加阻垢剂。阻垢剂计量泵配置为两台，一用一备。
2.4再生系统：
主要有酸计量、碱计量箱、酸碱喷射器及原有的酸碱储罐等。用于对失效的离子交换器进行再生操作。
2.5絮凝剂投加系统
主要有絮凝剂计量箱和絮凝剂计量泵组成。为了保证预处理的效果，在多介质过滤器前投加絮凝剂，使水中的悬浮物、胶体、有机物等颗粒形成絮凝体，在多介质过滤器上被截留去除。絮凝剂计量箱和计量泵配置为各两台，一用一备。
2.6氨水投加系统
主要由氨计量箱和氨计量泵组成。目的提高除盐水的PH值(成都恒晟源科技的pHL6301加氨超纯水pH计能满足自动加碱，提高纯水的pH值)，保证锅炉正常运行的水质要求。氨计量泵配置为两台，一用一备。

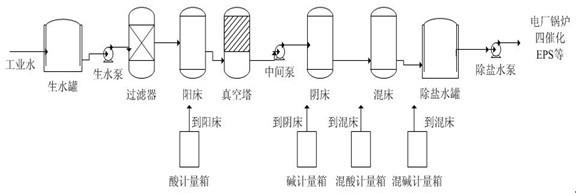

火力发电厂水处理过程图
