DHTN-100F固定式超声波流量计

DHTN-100F型固定式超声波流量计选用国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器。采用低电压多脉冲平衡发射接收专利技术设计的一种全新通用时差型多功能超声波流量计

 应用领域

 适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均匀液体的流量和热量。


加入收藏

主要特点 技术指标 电极选配及附件 安装调试

测量精度高:线性度优于0.5%;重复性精度优于0.2% ;测量范围大。

隔离型RS485双接口,传输距离千米以上。

超声波传感器可以选择多种安装方式。

具有依靠流体声速判断流体种类的功能。

采用低电压、多脉冲、平衡发射接收的专利技术。

抗干扰能力强,强大的记忆功能,参数设置掉电不丢失。


测量范围:DN15~6000mm。

测量精度:优于1%。

重复性:优于0.2% 。

测量周期:500ms(每秒2次,每个周期采集128组数据)。

显示:2*10汉字背光液晶可显示瞬时流量及正、负、净累积量。

操作:4*4轻触键盘。

信号输入:3路4~20mA模拟输入,可输入温度、液位、压力。

信号输出:4~20 mA 或0~20 mA;阻抗0~1k,精度0.1%。

1路隔离RS485输出。

1路隔离OCT。

1路继电器输出 。

工作电源:220V或85~264VAC或隔离24VDC。

传输距离:20米至500米。

管材:钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质密的管道,允许有衬里。

温度:主机:-30℃~80℃。

      流量传感器:-40℃~160℃。

湿 度:主机:85%RH。

       流量传感器:可浸水工作,水深3米。

通讯协议:MODBUS协议,M-BUS协议。

浊度:10000 ppm, 且气泡含量小。

流向:正反向双向计量,并可计量净流量或热量。

最大流速: 64m/s(流速分辨率 0.001 m/s)。

防护等级:传感器IP68;主机IP65。

仪表尺寸:251*192*80mm。

 附件图示  型号及说明  备注


 型号:S1H小型

 测量范围:DN15~100mm

 尺寸:45*30*30mm

 高温小型传感器


 型号:插入A型(直插式)

       插入B型(水泥管专用)

       插入C型(斜插式)

该款传感器解决了外贴传感器在测

量结垢较厚的管道时不易接收到信

号及长时间测量信号衰减的问题,

具有不停产安装、免维护、与管径

无关、无压力损失等特点

   型号:标准M1型

 外贴式传感器是将传感器直接绑在被测管 道的外表面从而实现流量测量的

一种安装方式,解决了其他原理的流量

计在安装时必须断管、停产的难题,

是超声波流量计的基本安装方式,

具有与管径无关、安装简单、无需

停产、无压力损失等特点。


一、安装说明

DHTN-100F系列超声波流量计的安装在所有流量计的安装中是最简单便捷的,只要选择一个合适的测量点,把测量点处的管道参数输入到流量计中,然后把传感器固定在管道上即可。
 1.安装点的温度、压力应在传感器可工作的范围以内。
 2.充分考虑管内壁结垢状况:尽量选择无结垢的管道进行安装,如不能满足时,可把结垢考虑为衬里以求较好的测量精度
 3.两个传感器必须安装在管道轴面的水平方向上,并且在轴线水平位置;45度范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时,可在保证管内上部分无气泡的条件下,垂直或有倾角地安装传感器。

传感器安装点示例图:

二、常用的安装方式:是V法、Z法、N法和W法(详见安装示意图)

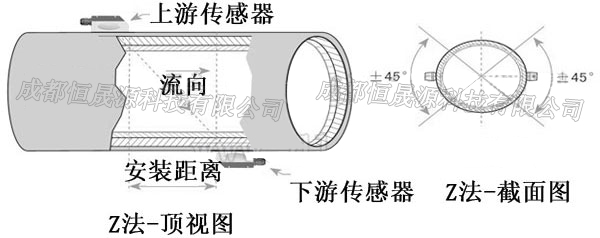

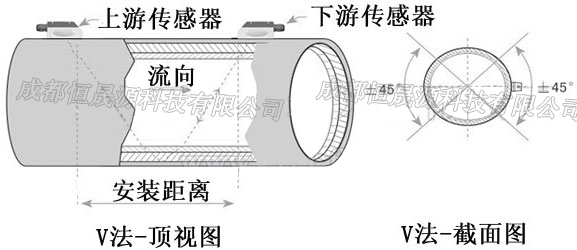

    一般情况下,安装管径在DN15-200mm范围内可优先选用V法,在V法测不到信号或信号质量差时可选用Z法,管径在DN200mm以上或测量铸铁管时应优先选用Z法。N法和W法是较少使用的方法,适合DN50mm以下的细管道安装。以下是Z法和V法的安装示意图






三、传感器的安装距离:外夹式传感器安装间距以两传感器的最内边缘距离为准(参见安装示意图),间距的计算方法是首先在菜单中输入所需的参数以后,查看窗口M25所显示的数字,并按此数据安装传感器。

四、注意事项:

1.安装时必须把欲安装传感器的管道区域清理干净,使之露出金属的原有光泽。
2.超声波信号电缆的屏蔽线可悬空不接,不要与正、负极(红、蓝线)短路。
 3.传感器接好后必须用密封胶(耦合剂)注满,以防进水。
 4.传感器注满密封胶盖好盖后,必须将传感器屏蔽线揽进线孔拧好锁紧,以防进水。
 5.捆绑传感器时应将夹具(不锈钢带)固定在传感器的中心部分,使之受力均匀,不易滑动。
 6.传感器与管道的接触部分四周要涂满足够的耦合剂,以防空气、沙尘或锈迹进入,影响超声波信号传输。
