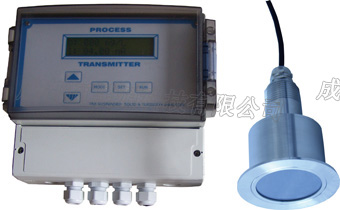

SON-100超声波泥水界面仪利用可靠的超声波回波检测原理,专为污水处理工艺中污泥界面位置的连续在线监测而设计,实现了0~15米污泥厚度变化实时监测和相关工艺过程的控制。
应用领域
• 给水厂沉淀池 |
• SON-100超声波泥水界面仪是专为污水处理工艺中污泥界面的连续
在线监测而设计。
• 仪器利用可靠的超声波回波检测原理,实现了污泥厚度的实时检测,
为相关工艺的过程控制提供可靠数据,从而优化了排泥、加药等工
艺控制流程。
• 菜单驱动式软件, 具有多点校准功能和可进。
• 行约束性编程, 可以对测量范围、继电器和。
• 电流输出进行设定;可显示浊度测量值、当前电流输出值。
1、量 程 0~15m 2、最小刻度 1 mm(公制单位) 3、精 度 12mm或者 ±0.5%FS取较大值 4、温度范围 -10℃~60℃ 5、输 出 4~20mA, 最大负载:750Ω 6、继电器输出 5A/250VAC,5A/30VDC——“R1”“R2”“R3” 7、数字输出(可选) RS232或无线传输(可根据用户要求配置) 8、RS485通讯接口(选配)。 9、电源:AC220V±22V ,50Hz±1Hz。 10、控制器防护等级:IP65。 11、外形尺寸:235(长)×210(宽)×118(深)mm; 12、二次表重量:0.8kg;传感器重量:0.5 kg。 13、工作条件:环境温度0~60℃ 相对湿度<85%。 14、二次表安装方式:壁挂式/架装式。 15、传感器材质:316L 16、防护等级:IP68 17、重量:1.5kg
SON-101泥水界面传感器 利用可靠的超声波回波检测原理 杆长:2米,固定座,夹件全不锈钢 (带不锈钢膨胀螺钉)
配件图组
型号及说明
备注
316L材质
沉入式安装支架
不锈钢
户外安装箱,带雨棚,视窗
不锈钢

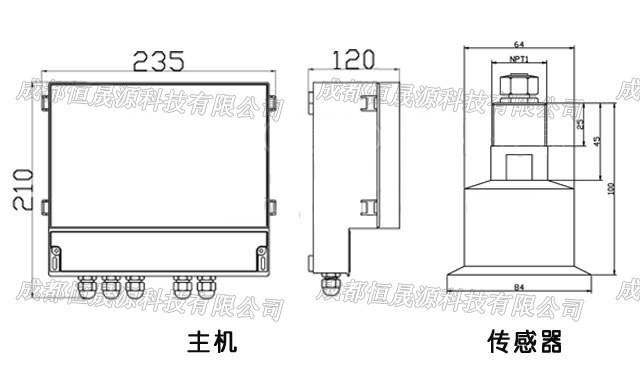

变送器的安装注意以下几点: 下图为仪表尺寸和传感器尺寸图示(单位:mm) 传感器的安装 SON-100超声波泥水界面仪安装类似MLSS污泥浓度安装几乎一样,见下图(沉入式安装)
1、特别注意避免变送器受阳光直射、避免过多震动、避免直接遭受雨水、避免靠近大的电机或者处于强的电磁场中。
2、仪表输出信号线必须为双芯屏蔽
3、仪表必须有严格的接地。
4、为变送器箱体的开启和维护留出足够的空间。
5、尽量应将变送器安装于稍稍高于操作者平视水平的位置,这样将会有利于正常仪表巡视或控制操作。
1、传感器安装时必须使用安装支架,信号线不允许浸泡在水中。
2、传感器与安装管连接处一定用生料带密封,以防止安装管进水。
3、传感器安装后信号线不应为紧绷状态。
4、请使用传感器本身的信号线,不要私自延长信号线。
5、传感器与仪表之间信号线的铺设不要与电源线近距离平行铺设。
