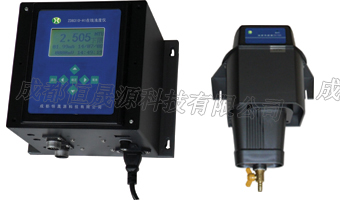

ZD8310-A1在线式浊度仪,采用了独特标准的激光检测技术测量水的浊度,传感器设计有气泡脱除装置,脱除样品流中夹带的空气泡,从而消除低浊度测量中最显著的干扰。不但主要指标达到了当今国际产品的先进水平,而且具有响应速度快,工作稳定,数据精确,调试简单,维护方便等特点。
应用领域: ą自来水出口浊度监测或管网水浊度监测 |
主要特点: 4能量更集中的激光光源遇到样品内的颗粒时能产生更强的散射光
4特殊的消泡装置可消除样品中的气泡,降低气泡对测量的影响
4在低浊度范围内表现出灵敏度高、稳定可靠
4测量过程响应速度快,数据准确
测量范围:
低浊度:0.001-10NTU 自行设定
两个档位:0.001-5NTU,0.001-10NTU
分 辩 率: 0.001NTU
基本误差: ±1% FS
水样流量: 400-1000 mL/分
响应时间: 2分钟(流量lL/分)
进水压力: 0.05-0.2Mpa
适应温度: 0-40℃
电源电压: 200-240
输出电流: 4-20 mA
通讯协议: modbus
外形尺寸: 显示器:17cm × 17cm ×20cm
传感器:34cm × 28cm ×16cm
水 箱:18cm × l6cm ×8 cm
重 量: 显示器 2.0 kg
传感器 2.0 kg
水 箱 1.0 kg
传感器连接电缆长度:400cm (视需要可以延长)
型号:ZD1720 流通式浊度传感器 材质:ABS; 光源:激光光源 材质:不锈钢 适合现场安装户外安装 带雨棚
配件示图
型号及配件名称
备注说明
恒流恒压水箱
材质:有机透明玻璃
报警器
材质:ABS,浊度声音报警器
电缆
5芯高屏蔽电缆:5米
仪器户外安装箱

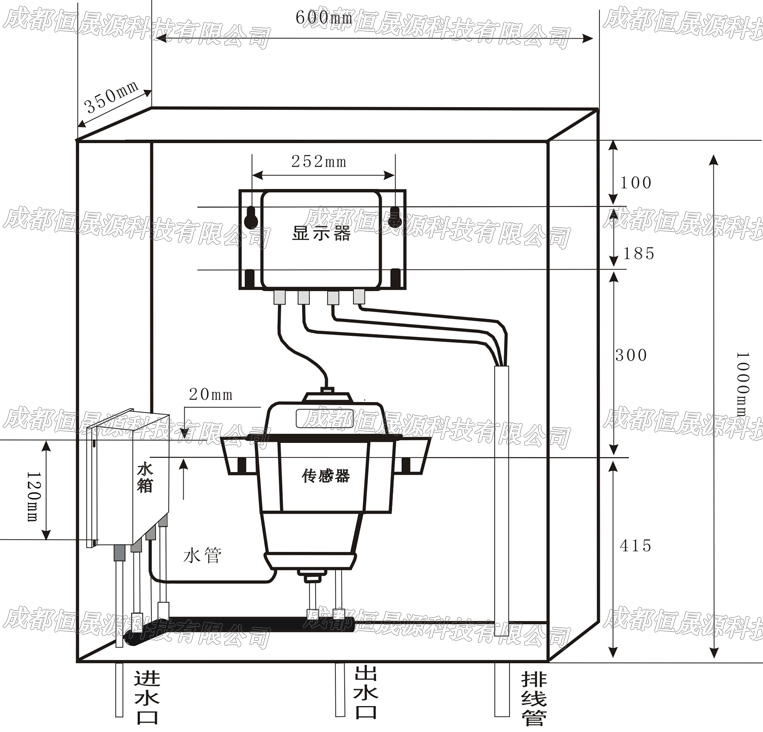

变送器的安装注意以下几点: 以下是在线浊度仪ZD8310-A1浊度仪柜式安装及仪器各部件的尺寸图(推荐安装方式)
1、特别注意避免变送器受阳光直射、避免过多震动、避免直接遭受雨水、避免靠近大的电机或处于强的电磁场中。
2、仪表输出信号线必须为双芯屏蔽
3、仪表必须有严格的接地。
4、为变送器箱体的开启和维护留出足够的空间。
5、尽量应将变送器安装于稍稍高于操作者平视水平的位置,这样将会有利于正常仪表巡视或控制操作。
传感器安装要求:
1、光学原理测量传感器特别注意避免阳光直射。
2、无论是挂装还是柜体安装,传感器都必须平衡稳定、不受震荡。
3、传感器安装后信号线不应为紧绷状态。
4、请使用传感器本身的信号线,不要私自延长信号线。
5、传感器与仪表之间信号线的铺设不要与电源线近距离平行铺设。

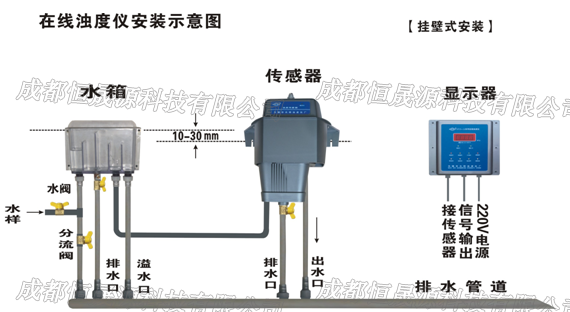

6、水箱安装的高度和传感器安装高度必须按照图示安装,保证水流畅通,恒压恒流。
