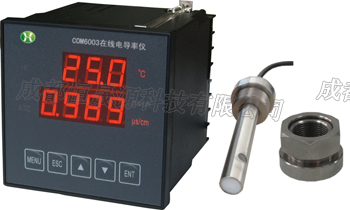

COM6003通用在线电导率仪

COM6003通用型在线电导率仪是在保证性能的基础上简化了功能,从而具有了特别强的价格优势。清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比。

应用领域

• 炉用水或冷凝水
• 食品、化工、制药
• 自来水、中水回用、纯净水


加入收藏

主要特点 技术指标 电极选配及附件 安装调试

微机化: 采用高性能CPU芯片、高精度AD转换技术和SMT贴片技术完成多参数测量、温度补偿、量程自动转换,精度高,重复性好。
高可靠性:触摸式按键无开关旋钮和电位器。
自动转换测量频率:避免电极极化,提高测量精度。
相敏检波设计:消除导线对测量的影响。
25℃折算:温度补偿自动测量/手动输入。
报警功能:报警信号隔离输出,报警上、下限可任意设定,报警滞后撤消。
工业控制式看门狗:确保仪表不会死机。
网络功能:隔离电流输出,RS485通讯接口。
隔离电流输出:电流对应电导率值的输出上、下限可任意设定。

显示方式:LED数字显示
测量范围:电极常数×(1~2000)μS/cm, 0~99.9℃(温度范围)

0.01~20μS/cm ; (配0.01电极);

0.1~200μS/cm ; (配0.1电极);

1.0~2000μS/cm ; (配1.0 电极);

10~20000μS/cm ; (配10.0电极);
分辨率:0.001μS/cm、0.1℃
电极常数:0.001~15.0 cm-1间由软件设定
温补范围:自动/手动0~99.9℃,25℃折算
精 度:±1.0%FS,±0.3℃
电流隔离输出:4~20 mA(负载< 750 Ω).
报警继电器:AC220V/3A,报警信号隔离输出
通讯接口:隔离RS485
电 源:COM6003: AC220V, 50Hz±1Hz ;  COM6004: DC24V
防护等级:IP65
工作条件:环境温度0~60℃,相对湿度≤90℅
掉电保存:>10年
重量、尺寸: 0.8kg 、96×96×110 mm
开孔尺寸:92x92mm;
二次表安装方式:开孔式
电极安装方式:流通式/沉入式/法兰式/管道式
标准配置:二次表一台,测量池一套,电极一支


配件图示  型号及说明  备注


 CON201在线电导电极

 电极常数:0.01;0.1;1;10

 0.01必须在密闭条件下测量

 即必须带流通池

 316L材质


 CON202管道式电导电极

 电极常数:0.01;0.1;1;10

 可选配管道安装插座(不锈钢)

 可通过三通管道安装

 316L材质


变送器的安装注意以下几点:
 1、特别注意避免变送器受阳光直射、避免过多震动、避免直接遭受雨水、避免靠近大的电机或者处于强的电磁场中。
 2、仪表输出信号线必须为双芯屏蔽
 3、仪表必须有严格的接地。
 4、为变送器箱体的开启和维护留出足够的空间。
 5、尽量应将变送器安装于稍稍高于操作者平视水平的位置,这样将会有利于正常仪表巡视或控制操作。

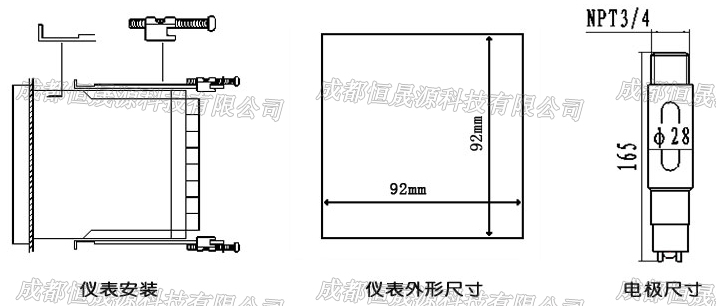

下图为仪表尺寸和传感器尺寸图示(单位:mm)

在线电导电极安装方式及要点:

在线电导电极通常有五种安装方式:流通式、沉入式、管道式、侧壁安装、法兰安装。

流通式安装:流通式安装是测量低电导率的最佳安装方式,测量池采用流通式结构,适用于软硬管或硬管连接的水路。流通池全不锈钢,使水样和电极处于密封状态下测量。

沉入式安装:电极的引线从不锈钢(或者PPR/PVC)管里穿出,电极顶部3/4的螺纹与不锈钢(或者PPR/PVC)管相连接.
侧壁安装:厂家提供带斜面的316L全不锈钢护套,先把护套固定,在通过电极3/4d的螺纹与护套相连接,电极旋入护套即可。
管道安装:通过电极顶部3/4的螺纹与不锈钢管道安装座(选配)连接或者与管道三通口内螺纹连接。
法兰安装:在测量位置开一个大小适当的孔,将PH电极插入孔中,用法兰盘将电极固定好

电导电极安装方式示意图如下:
