HT200AX普通静压式液位计

HT200A1是专门针对水位和油位测量而设计的一种投入式液位计。采用一体化不锈钢全密封配合进口优质陶瓷压阻压力传感器部件,体积小,抗过载能力强、防腐性能好、稳定性高。

 应用领域:

 • 水及污水处理泵房、集水井、生化反应池、沉淀池、贮泥池;
 • 湖泊、河道、水库、明渠、潮汐水位等水位



加入收藏

主要特点 技术指标 电极选配及附件 安装调试

• 全数字智能化仪表。
• 具有4限位开关节点输出,可任意设置控制域,每限可在
测量范围内任意设定。
• 可任意设置基点值(即变送器零位时仪表要显示的值或变
送器安装的海拔高度)。
• 标准串行RS232/RS485数字接口;完全隔离型电流、电压输出。
• 抽拉式设计,仪表机芯可从壳体内抽出,方便仪表维护和更换
• 对于标准变送器信号输入,仪表可在现场无源调校,方便变送
器互换和现场调试

量程:0~100米
精度:±0.25%FS
长期稳定性: ±0.15%FS /年
温度系数:± 0.1%F.S
防护等级:接线盒和表头:IP67
探头:IP68
温度:-40~85℃
相对湿度:0~100%
模拟输出:两线制4~20mA
供电: 24VDC±10%
控制点数量:4NO(常开)+4NC(常闭)干触点
指示灯:上上限、上限、下下限、下限
变送器尺寸: 232×183×155mm
连接方式:M20×1.5 外螺纹


 配件图示  型号及参数  备注

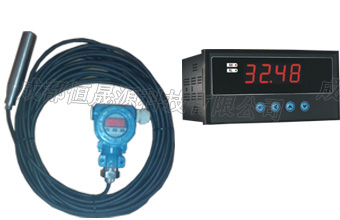

 HT200AX静压式传感器带输出显示盒(接线盒)

 可以独立使用,输出对应液位的4~20mA

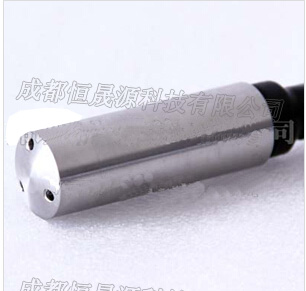

 探头:

316L不锈钢材质

   HT200M现场液位控制显示器  ABS壳体设计
   液位计探头  316L材质

安装要求
 1.安装变送器时,首先应确定储液容器的高度,并根据现场实际情况确定变送器的安装位置和导气电缆的投入长度,然后将变送器垂直悬挂在适当的高度,或采用支架式安装,使变送器离开底部一定高度,防止泥沙、污物堵塞感压部。变送器应尽量远离加温管或搅拌源。

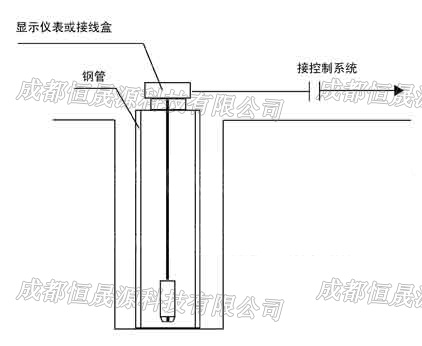

 2.在静止的水中,如深井、水池中安装时,一般将测量部分直接投入水中进行测量,有条件的话,可以采用插钢管或者PVC管的方法,管的内径在∮45mm左右,管的不同高度打上若干小孔,以便水通畅进入管内。

如下图所示:
