应用领域 • 冷凝水、锅炉给水、纯水电导率监测 |
多参数同屏显示：电导率、温度同屏显示。
微机化：采用高性能CPU芯片,高精度AD转换技术和SMT贴片技术完成电导率和温度的测量,温度补偿,量程自动转换,精度高重复性好。
高可靠性：单板结构触摸式按键，无开关旋钮和电位器。
自动转换测量频率：避免电极岣卟饬烤取?BR>相敏检波设计：消除导线对测量的影响。
25℃折算：温度补偿自动测量/手动输入。
防水防尘设计：防护等级IP65。
电磁兼容性(EMC/RFI)设计：按欧洲标准EN50081/50082设计制造。
报警功能：报警信号隔离输出，报警上、下限可任意设定，报警滞后撤消。
工业控制式看门狗：确保仪表不会死机。
网络功能：隔离电流输出和RS485通讯接口；电流对应电导率的输出上下限可任意设定。
显示方式：高清晰LED数字显示 0.01～20μS/cm ; （配0.01电极）； 0.1～200μS/cm ; （配0.1电极）； 1.0～2000μS/cm ; （配1.0 电极）； 10～20000μS/cm ; （配10.0电极）； 分辨率：0.001μS/cm 、0.1℃
测量范围：电极常数×（1～3000）μS/cm，0～99.9℃(温度范围)；
电极常数：0.001～15.0 cm-1间由软件设定
温补范围：自动/手动0～99.9℃,25℃折算
精 度：±0.5%FS，±0.3℃
电流隔离输出： 4～20 mA（负载< 750 Ω）。
报警继电器：AC220V/3A,报警信号隔离输出
通讯接口：隔离RS485
电 源：AC220V±22V ，50Hz±1Hz
防护等级：IP65
工作条件：环境温度0～60℃,相对湿度≤90℅
掉电保存：＞10年
重量、尺寸： 0.8kg 、146×146×108 mm
开孔尺寸：138x138mm;
仪表安装方式：开孔式/壁挂式/架装式/管道式
电极安装方式：流通式/沉入式/法兰式/管道式

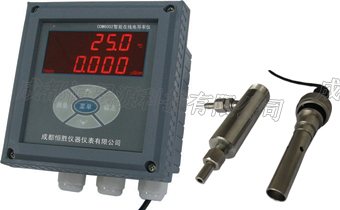

标准配置： 二次表一台，测量池一套，电极一支
CON201在线电导电极 电极常数：0.01；0.1；1；10 0.01必须在密闭条件下测量 即必须带流通池 CON202管道式电导电极 电极常数：0.01；0.1；1；10 可选配管道安装插座（不锈钢） 可通过三通管道安装 316L材质 CON203管道式或沉入式电导电极 连接螺纹四分之三外螺纹 电极常数：0.01；0.1；1；10；30 可选配管道安装插座（不锈钢） 可沉入式安装，带沉入式安装支架 沉入式安装支架
配件图示
型号及说明
备注
316L材质
ABS材质
PPR材质
变送器的安装注意以下几点： 下图为仪表尺寸和传感器尺寸图示（单位：mm） 在线电导电极安装方式及要点： 在线电导电极通常有五种安装方式：流通式、沉入式、管道式、侧壁安装、法兰安装。 沉入式安装：电极的引线从不锈钢（或者PPR/PVC）管里穿出，电极顶部3/4的螺纹与不锈钢（或者PPR/PVC）管相连接. 电导电极安装方式示意图如下：
1、特别注意避免变送器受阳光直射、避免过多震动、避免直接遭受雨水、避免靠近大的电机或者处于强的电磁场中。
2、仪表输出信号线必须为双芯屏蔽
3、仪表必须有严格的接地。
4、为变送器箱体的开启和维护留出足够的空间。
5、尽量应将变送器安装于稍稍高于操作者平视水平的位置，这样将会有利于正常仪表巡视或控制操作。
流通式安装：流通式安装是测量低电导率的最佳安装方式，测量池采用流通式结构，适用于软硬管或硬管连接的水路。流通池全不锈钢，使水样和电极处于密封状态下测量。
侧壁安装：厂家提供带斜面的316L全不锈钢护套，先把护套固定，在通过电极3/4d的螺纹与护套相连接，电极旋入护套即可。
管道安装：通过电极顶部3/4的螺纹与不锈钢管道安装座（选配）连接或者与管道三通口内螺纹连接。
法兰安装：在测量位置开一个大小适当的孔，将PH电极插入孔中，用法兰盘将电极固定好
|
